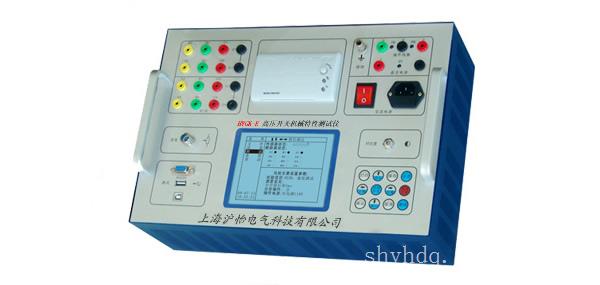

HYGK-E高压开关机械特性测试仪

价格：面议

有效期：长期有效

所在地：上海市普陀区

配送信息：

无

供应数量：不限

了解详情，请立即咨询！

1 2

该公司共有 2条同类“高压开关机械特性测试仪”信息查看全部>>

详细说明

一、功能特点
测试指标：可测试各种国产（进口）真空、六氟化硫、油高压断路器，负荷开关、GIS接地刀闸开关、接触器、继电器、空气开关等。合、分闸时间、同期、弹跳时间、次数、自动重合闸、行程、速度、电流、动作电压等各项数据、波形。
抗扰通道：可抵御550KV变电所现场静电干扰！
位移通道：1路位移信号采集，适配耐用的精密电阻线性位移、角位移传感器。亦可适配用户传统自配的滑线电阻传感器。
精细测试：严格按照中华人民共和国电力行业标准高电压测试设备通用技术条件之第3部分：高压开关综合测试仪 DL/T846.3—2004要求研制。100kHz高速采样，时间分辨率0.01ms，测试时长高达9.9s。
操作电源：内置隔离型数字可调直流电源，带短路保护功能，可设置电压，指令各项分、合、重合闸操作及动作电压试验。
同步触发：可响应电压、电流、传感器、断口变化多种同步触发方式。
操作界面：5.7″黑白液晶屏，菜单式操作，并在面板上增加了快捷设置按键。
速度定义：提供了常用的开关速度定义库和可编辑速度定义库两种模式可供用户自行选择。
录波功能：12路普通金属触头通断、线圈电流；行程、时间波形。
波形打印：内置58mm高速热敏打印机，顶置面板安装，数据表单、波形图打印清晰。
数据通讯：高压开关特性测试仪可采用RS232或USB通讯，PC管理软件实现数据、波形图可上传、测试。
SD卡存储：大容量SD卡快速存储、打开记录，满足100条测试数据及波形记录。
U盘存储：可将数据及波形文件快速存储到U盘，直接用上位机软件打开。
在线帮助：仪器内置丰富的接线、安装、测试操作帮助。无说明书就能简单使用。

二、产品选型

产品选型	测试断口数	测试长度	分辨率	精度
A □	3	9.9s	0.01ms	±（0.l%读数±2个字）
B □	6
C □	12

三、测速安装
1）支架安装：
支架M5螺头固定在直线电阻传感器上的固定块上，或角电阻传感器上的固定片上，支架固定夹固定在开关本体上。
2）直线位移电阻传感器：
使用时根据测试开关对象、类型的不同，配用相关连接件。
3）角电阻传感器：
开关在分或合状态安装角电阻传感器时，应注意将转轴箭头对应在大黑点方向，这样运动时可避免进入无效区域。实际可选配120度或345度角传感器，详见装箱清单。
四、测试方法
时间测试：（以外电源为例，也可用内电源、外同步方式）
请设置试验类型高压开关特性测试仪为时间测试；测试范围确定时间长度、断口数；操作电源选择外电源；合分操作选择方式，或测试界面中按分合键，触发设置选择触发条件，按测试键进行。
时间速度测试：（以外同步例，也可用内电源、外电源方式）
请设置试验类型为时间、速度测试；测试范围确定时间长度、速度、断口数；传感器选择标尺长度或不定标行程值；速度定义选择类型；操作电源选择外同步；合分操作选择方式，或测试界面中按分合键，触发设置选择触发条件，按测试键进行。
动作电压：（必选内电源方式）
（1）自动方式：设置试验类型为动作电压；高压开关特性测试仪测试范围确定断口数；操作电源选择内电源；动作电压选择条件，合分操作选择方式，或测试界面中按分合键，按直流电源键，出现“电源准备中”提示，按测试键自动升压，动作后电压停止。如有必要，此时可按测试键点动送电，按取消退出到数据表，此时可打印、保存动作电压值。
（2）手动方式：设置试验类型为动作电压；测试范围确定断口数；操作电源选择内电源；动作电压选择条件(升压方式选手动)，合分操作选择方式，或测试界面中按分合键，按直流电源键开启内电源，按 “↑”可升压，按“↓”可降压，长按快速调整，按测试键送出电脉冲。
